Odpojení balonu servem

Dříve v článku Bezpečnostní cut-down zařízení jsem vysvětlil, proč je nutné mít zařízení na odpojení balonu.
Po několika testech se ukázalo, že odpojení balonu žhavícím drátkem je náchylné k selhání – drátek musí být optimálně napnutý, aby se prořezal vodícím lankem, může se při vysoké teplotě přetavit sám a tím rozpojit obvod apod.
Rozhodli jsme se tento systém odpojení nahradit systémem mechanickým – servomotorkem.

Elektrickým impuzem z řídící elektroniky Seeeduina se spustí mechanický pohyb, který vykoná potřebnou operaci odpojení – v našem případě vytažení spojovacího čepu a tím uvolnění lanka.

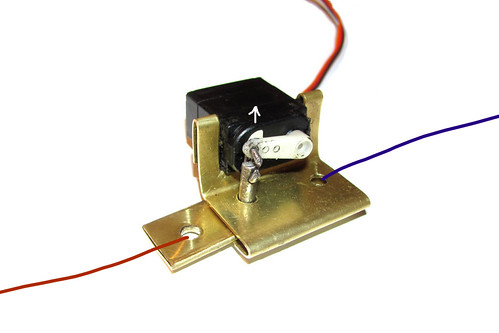

Servo cutdown mechanism

Zde je krátká ukázka na videu:

Rozpojení lanka servem je jednoduché a nenáročné, postačí PWM signál, napájení 5-12V a zem GND.
