Plošný spoj – komunikační XBee modul

Na řadu přišel také plošný spoj pro komunikační systém modulů XBee. Tento modul bude velice jednoduchý, protože se jedná pouze o vyvedení potřebných pinů.

Moduly XBee mají atypické konektory s roztečí 2mm. Pro jednodušší práci na prototypu jsem objednal Breakout Board for XBee Module, který z rozteče 2mm udělá standardní rozměr 2.54mm, který lze jednodušše zasadit do nepájivého kontaktního pole.

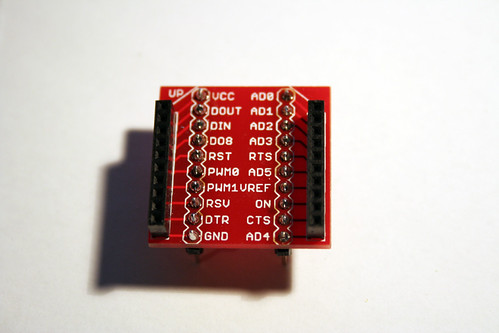

Breakout Board for XBee Module - after

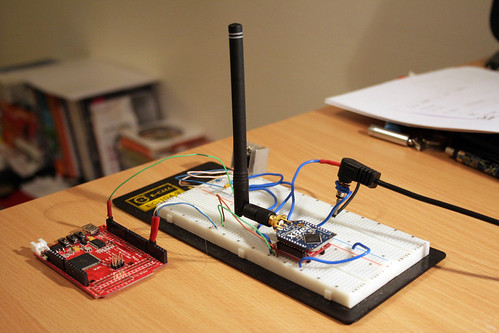

XBee Prototype Base

První testy proběhli v pořádku a moduly komunikovaly na vzdálenost několika desítek metrů. Později uděláme i test na 10 a 20+km, abysme se ujistili, že zvládnou hlavní úkol.

schema a DPS - czANSO komunikační XBee modul

schema a DPS - czANSO komunikační XBee modul

2 Responses to “Plošný spoj – komunikační XBee modul”

  1. ah01 Says:

    Proč není DPS s vývody navržená přímo na XBee modul, ale přes breakout board? Ty konektory s roztečí 2mm se dají běžně koupit (nepř. v GME).


  2. admin Says:

    To je dobrá připomínka, nějak jsem to potom prostě bral jako celek. Ty konektory jsem u GM kupoval právě na osazení toho breakout boardu.
