Příjem GPS pozice komplikuje rušení

Poté, co konečně GPS modul dorazil, začal jsem pracovat na jeho testování.

GPS modul jsem umístil na prototypovou desku a přidal napájení pomocí regulovatelného stabilizátoru 3.2V.
Spojení se Seeeduinem zajišťoval pouze odporový dělič kvůli rozdílným logickým úrovním.

Nejprve jsem nechal pouze vypisovat data zasílaná GPS modulem a na první pohled vše vypadalo dobře. Přicházeli tyto datové věty, tedy prázdné NMEA věty:

$GPGGA,,,,,,0,00,,,,,,,*66
$GPVTG,,,,,,,,,N*30

Bohužel i po 20 minutách modul zasílal stále tyto prázdné navigační věty, tedy před GPS fixem = žádné viditelné satelity.

Nejprve jsem myslel, že je to tím, že mám modul pouze u okna a nemá tak přímý výhled na celou oblohu. Vystrčil jsem tedy celou sestavu více z okna, ale ani tento pokus nevyšel, žádné platné údaje.
Pak mě napadlo, že by mohlo jít o rušení od mého počítače nebo monitoru. Přidal jsem tedy samostatné napájení a abych viděl přichazející data, zapojil jsem také 16×2 LCD displej.

Zapojení poté vypadalo následovně:

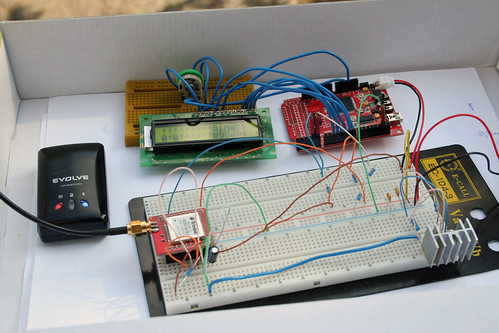

First test GPS Copernicus + LCD display and reference GPS Bluetooth module

Zařízení jsem vzal na ulici a modul měl nejlepší možný výhled na celou oblohu. Přesto ani po 30 minutách se neobjevila platná poziční data.

V následujích dnech napadlo Martina použít referenční bluetooth GPS modul, který mám ke svému mobilnímu telefonu. A ukázalo se, že zdrojem potíží je opravdu nějaký druh rušení pocházející z našeho systému. Vedle našeho systému se ani referenční modul nebyl schopný fixnout a sdělovat polohu. Naopak, pokud referenční modul sděloval polohu, po zapnutí našeho systému se okamžitě GPS fix ztratil.

Musíme zjistit, v čem spočívá tento problém a jak ho ostranit.
